德国SICK施克编码器基本使用参数

AFM60A-BHNB018x12

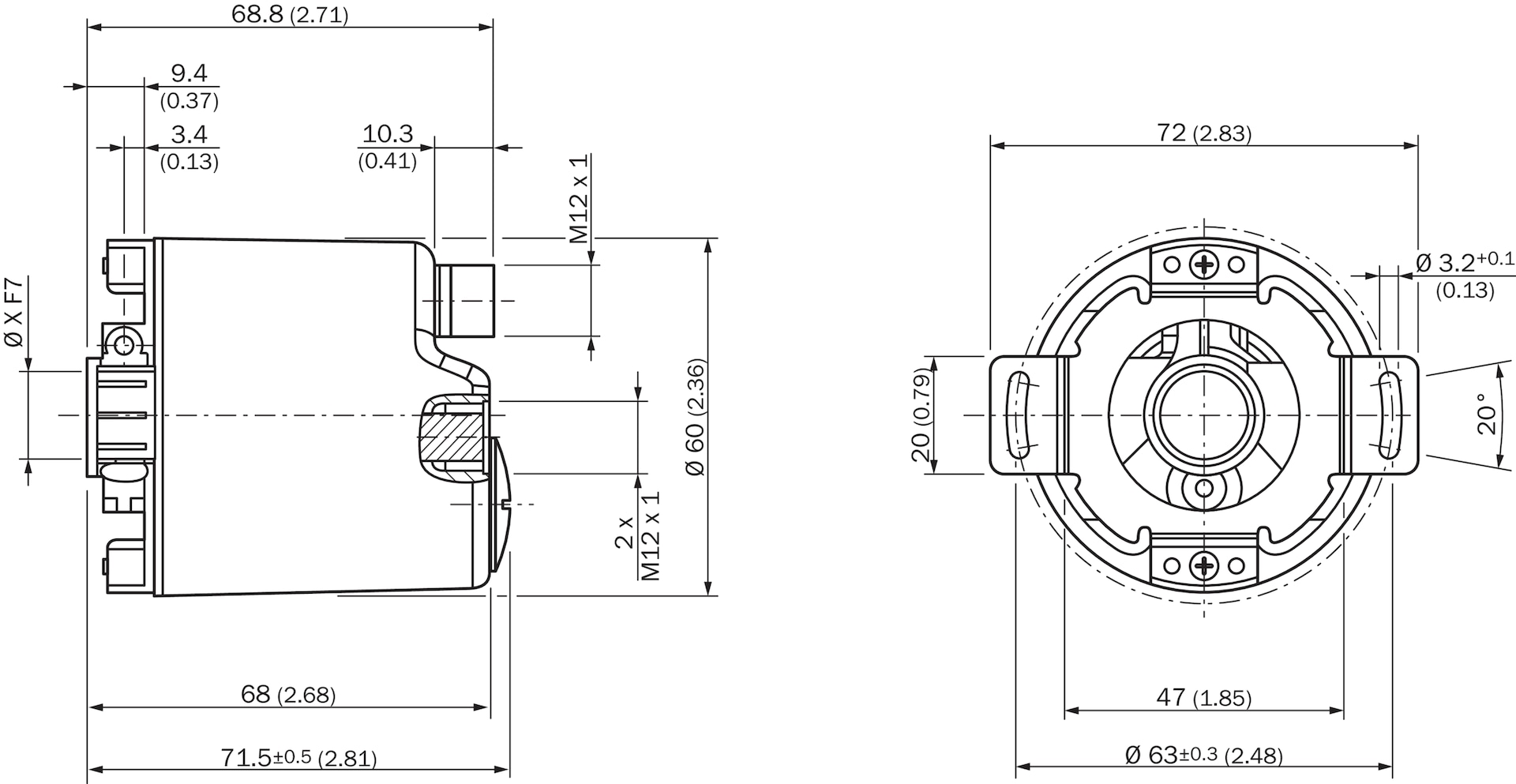

技术尺寸

机械规格 盲孔空心轴
轴直径 15 mm
重量 0.2 kg
材料、轴 不锈钢
材料，法兰 铝
材料、外壳 铝
启动转矩 0.8 Ncm (+20 °C)
工作转矩 0.6 Ncm (+20 °C)
允许静态轴位移
± 0.3 mm (径向)

± 0.5 mm (轴向)

允许动态轴位移
± 0.05 mm (径向)

± 0.1 mm (轴向)

工作转速 ≤ 6,000 min?1 1)
转动惯量 40 gcm2
轴承使用寿命 3 x 10^9 圈
角加速度 ≤ 500,000 rad/s2
订货号： 1059031
每圈步数（大分辨率） 262,144 (18 bit)
圈数 4,096 (12 bit)
大分辨率（每圈步数 x 圈数） 18 bit x 12 bit (262,144 x 4,096)
误差限值 G 0.03° 1)
重复标准偏差 σr 0.002° 2)
1)
 根据 DIN ISO 1319-1，上方和下方误差限值情况取决于安装情况，**值适用于对称情况，即上、下方向的偏差量相同.
2)
 根据 DIN ISO 55350-13；68.3% 的测得值处于**范围内.
通讯接口 PROFINET
编码器配置 V4.1 class3
数据传输率 10 Mbit/s, 100 Mbit/s
 的传输介质 CAT 5e 电缆
初始化时间 6 s
周期时间 ≤ 1 ms
参数
每圈步数

圈数

PRESET

计数方向

用于转速计算的采样率

用于速度值输出的单位

圆轴功能

可用诊断数据
低和*温度
大速度
计数器电源
工作时间计数器电源/启动
用于测量方向变化、动作数量 cw 动作数量 ccw 的计数器
大工作电压
连接类型 插头, 插座, 1x, 2x, M12, M12, 4 针, 4 针, 轴向, 轴向 1) 2)
供电电压 10 ... 30 V
功耗 ≤ 3 W (无负荷)
极性反接保护 ?
MTTFd：危险故障间隔时间 80 年 (EN ISO 13849-1) 3)
